VPSA制氧機又稱低壓吸附真空解吸制氧設備，其用VPSA專用分子篩與干燥機形成的混合床層選擇性地吸附空氣中地氮?dú)?、水和二氧化碳等雜質，令氧氣在床層末端聚集并收集，在抽真空的條件下對吸附飽和狀態的分子篩床層進行解吸，從而循環制得純度較高得的氧氣（90-95%）。

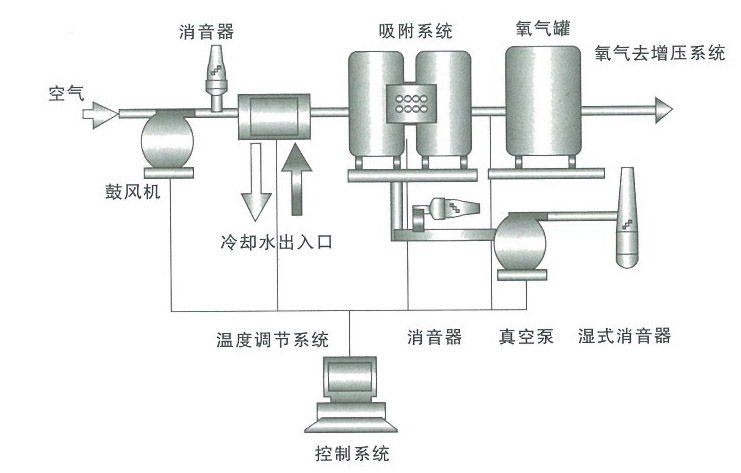

VPSA制氧機的工作流程
VPSA制氧機主要由鼓風機、真空泵、冷卻器、吸附系統、氧氣緩沖罐、控制系統組成。
1、空氣鼓風機和真空泵:鼓風機為整個系統提供原料空氣,根據真空變壓吸附制氧設備的設計工況,結合用戶的使用條件,選擇排氣壓力為符合設計條件的鼓風機供氣。真空泵保證整個系統正常解析,使系統處于理想真空狀態,使整體設備能連續吸氮產氧工作。
2、冷卻器:鼓風機增壓后的得到高溫高壓的壓縮空氣,再經過水冷卻器將空氣溫度降到所需的工藝操作溫度后,送入吸附塔進行吸附。
3、吸附系統:吸附系統由兩個裝有沸石分子篩吸附劑的吸附塔和管道閥門等組成。低溫高壓的壓縮空氣從A塔底部進入,當流經吸附劑層時,空氣中的氮?dú)?二氧化碳,水蒸氣等被吸附。氧氣則通過吸附床層匯集到吸附塔頂部作為產品氣輸岀。與此同時,B塔處于再生工況,當進行吸附的吸附塔快達到吸附飽和時,在控制系統的調節下,低溫髙壓空氣轉而進到B塔開始吸附產氧。A、B塔如此交替輪流實現連續產氧的目的。
4、氧氣緩沖罐:儲存成品氣(氧氣),并對整套設備起到穩壓作用。
5、控制系統:工程師將預編寫旳閥門控制程序輸入到Pc控制器中,通過電磁閥調節各個氣動閥的開閉,實現吸附系統在指定的時間內經行吸附、再生。
VPSA制氧機的技術特點
1、裝置工藝流程簡單；
2、制氧規模10000m3/h以下，制氧電耗更低，投資更??；
3、土建工程量小，裝置安裝周期比深冷裝置短；
4、裝置運行和維護費用低；
5、裝置運行自動化程度高，開停車方便快捷，操作人員少；
6、裝置運行穩定性強，安全性高；
7、操作簡單，主要部件均選用國際知名廠家；
8、采用原裝進口制氧分子篩，性能優越，使用壽命長；
9、操作彈性強（負荷性優越，轉換速度快）。
VPSA制氧機的技術指標
1.產品規模：100-10000Nm3/h ； 2.氧氣純度：≥90-94%，可根據用戶實際要求在30-95%范圍內調整。 3. 制氧電耗：氧純度為90%時，折合為純氧的電耗（有用功）為0.32-0.37kWh/Nm3
4.氧氣壓力：≤20kpa（可增壓） 5. 年開工率：≥95
